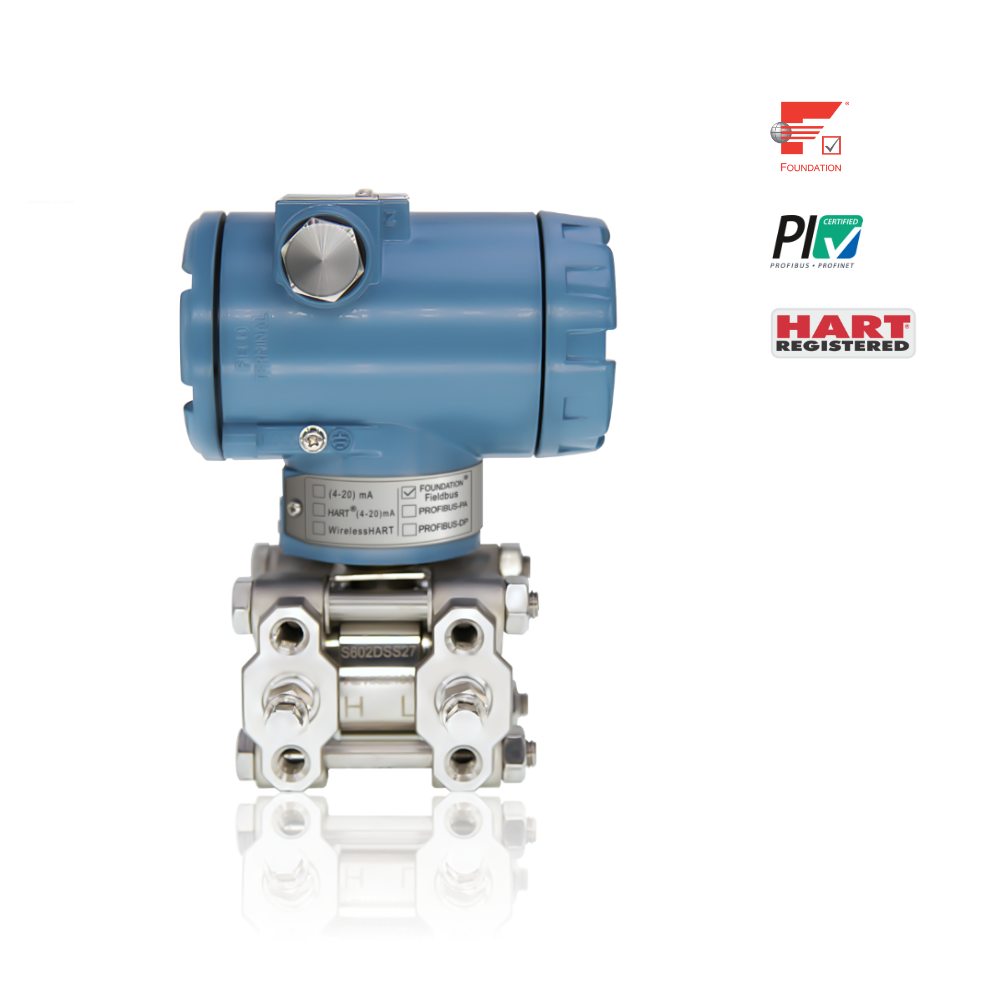

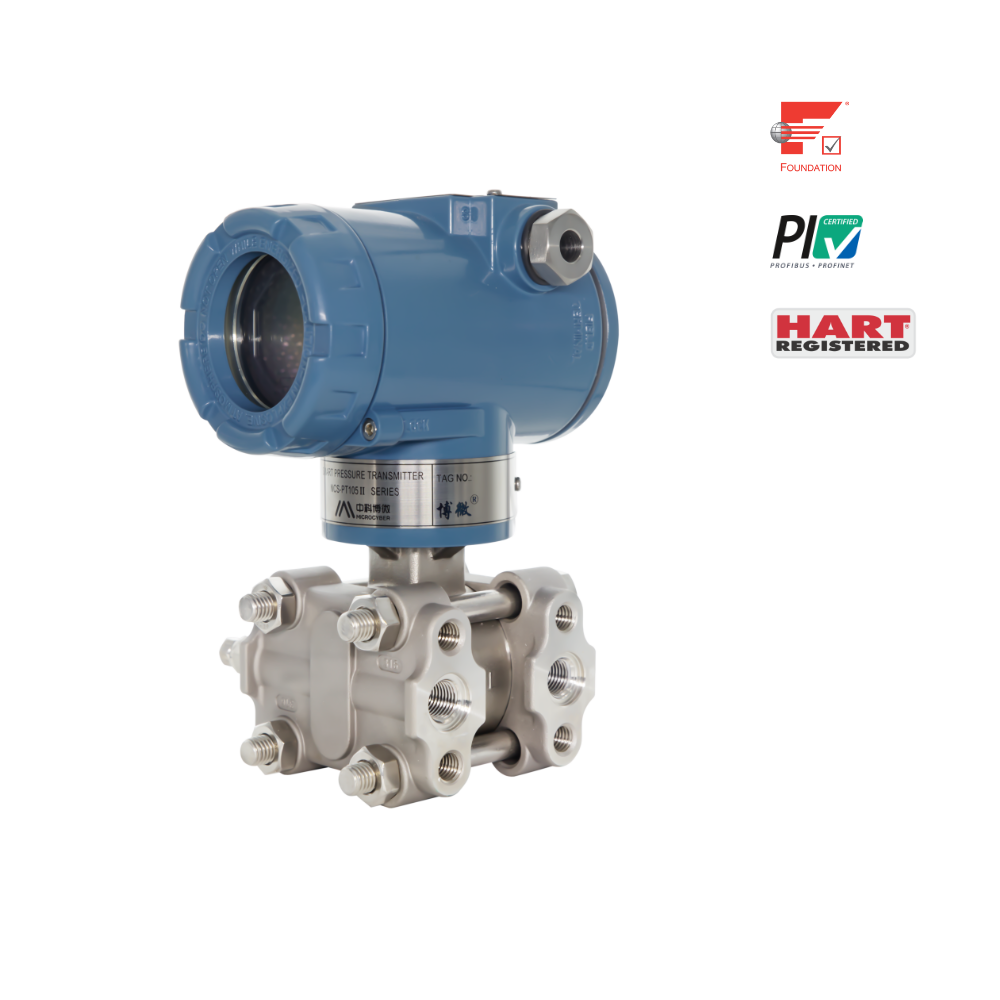

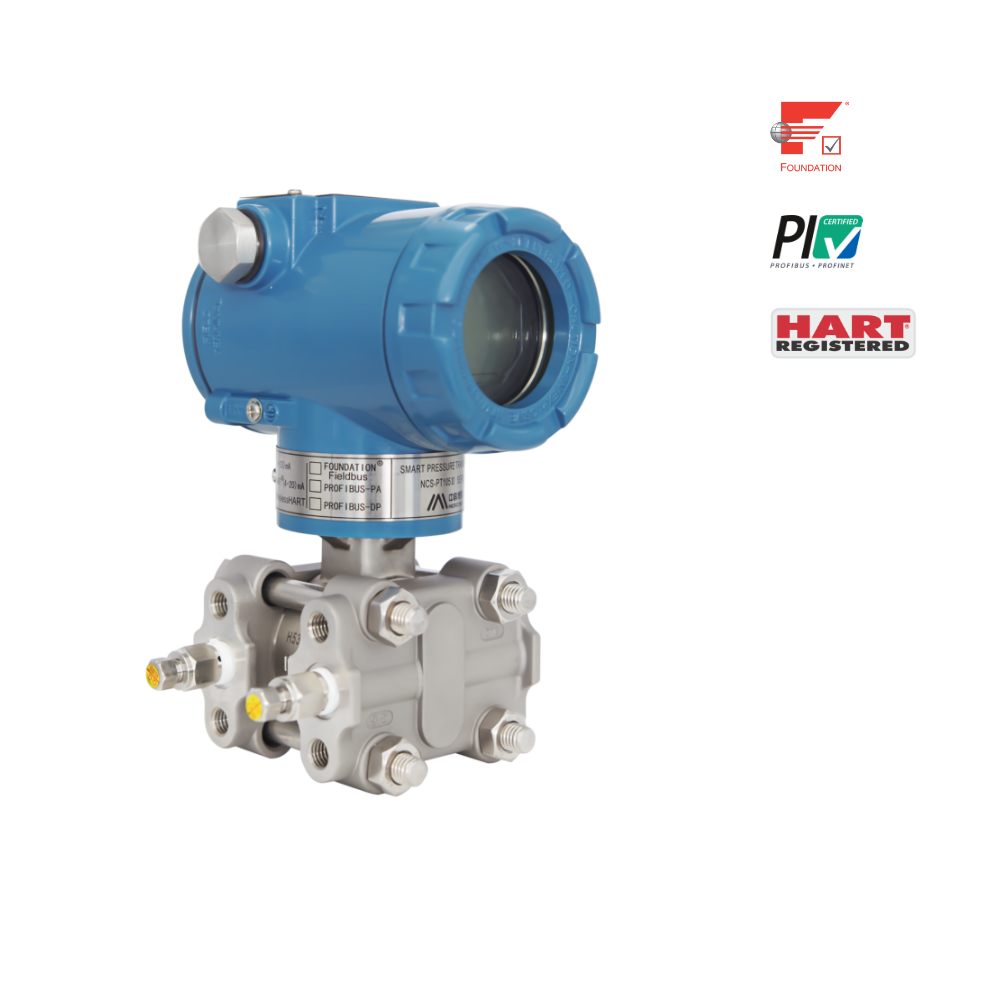

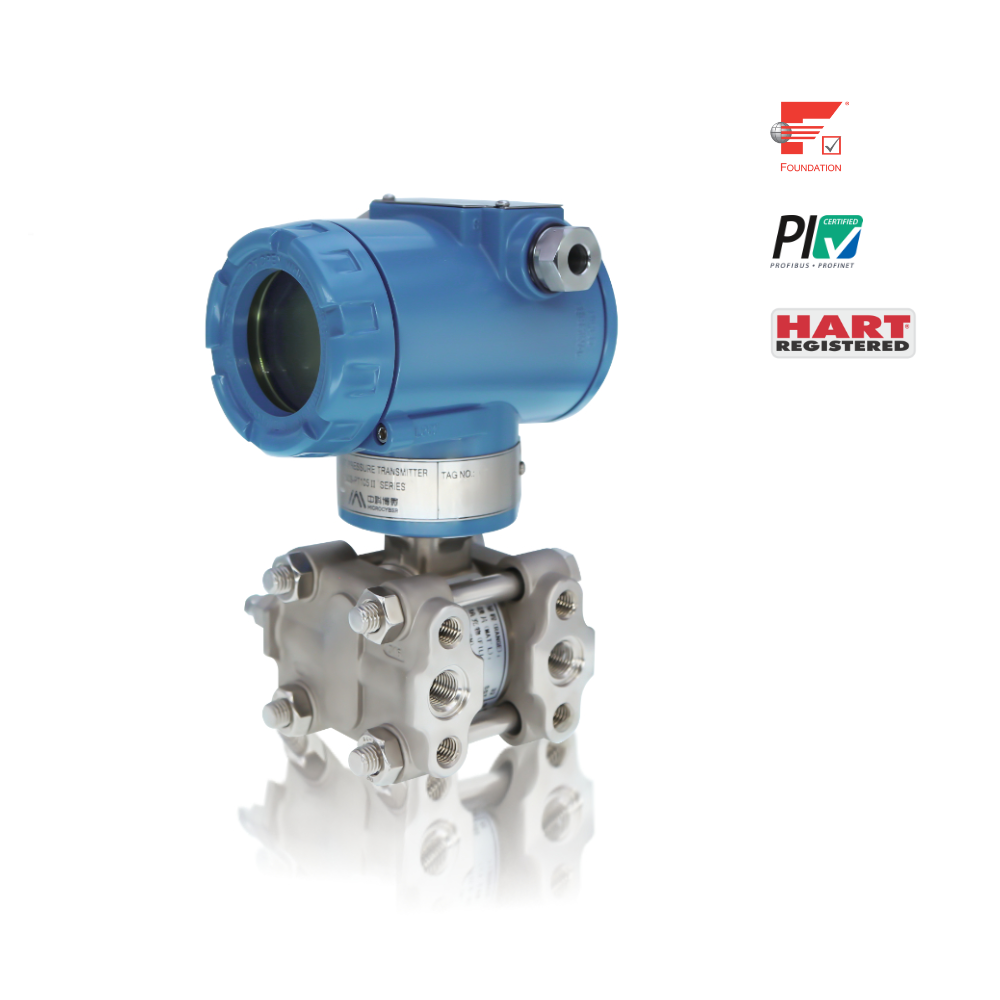

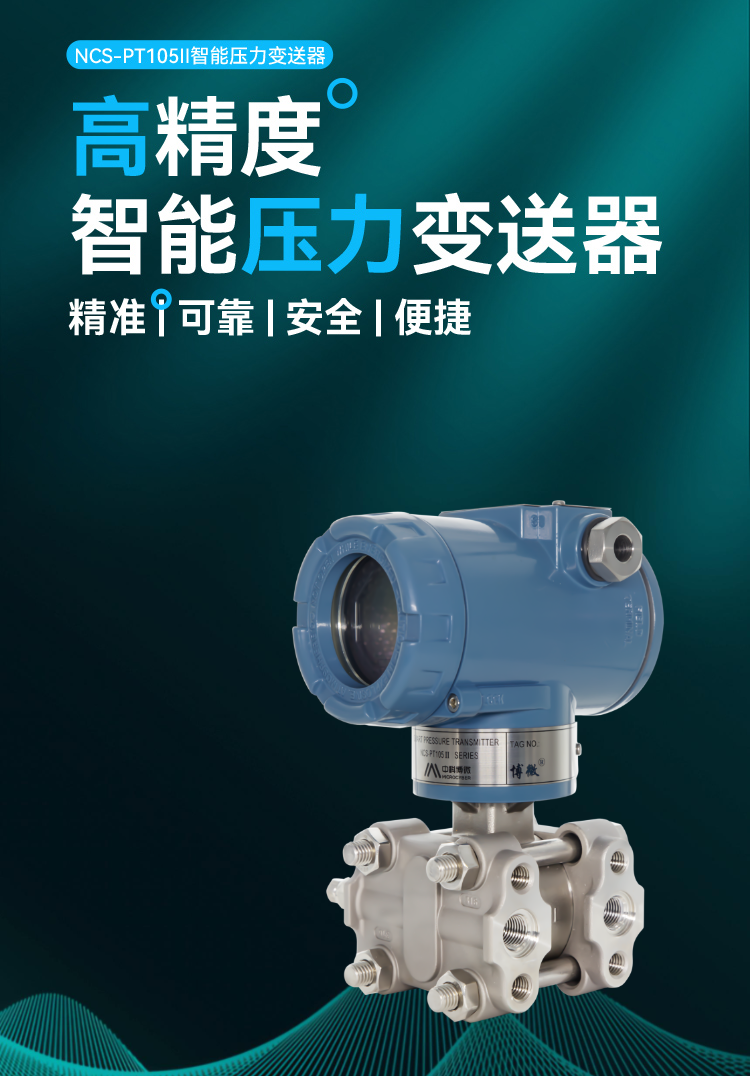

NCS-PT105Ⅱ 電容壓力變送器
NCS-PT105Ⅱ 系列智能壓力變送器支持 HART、FF、PA 協議,可以測量壓力、差壓、液位、流量等多種工業參數,可以廣泛應用于石油、化工、電力、冶金等行業。
NCS-PT105Ⅱ 系列智能壓力變送器:

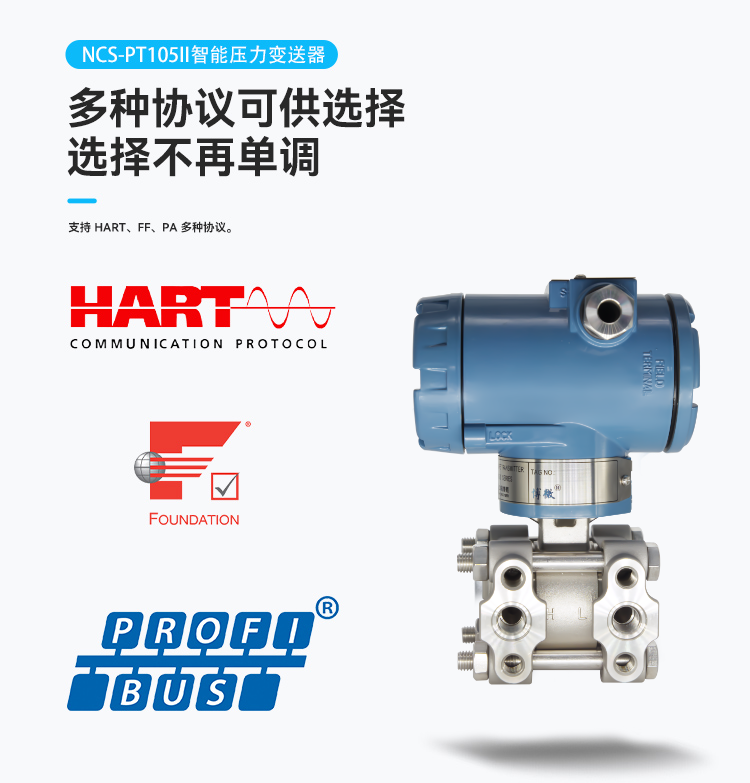

1. 支持 HART、FF H1、PROFIBUS PA 協議最新版本
2. 通過 FF 互操作、本質安全防爆、隔爆防爆認證
3. 壓力種類包括:表壓、絕壓、微差壓、差壓、高靜壓差壓
4. 高精度:±0.075%滿量程(20℃,量程比10:1范圍內)
5. 長期穩定性:12個月內最大量程的 ±0.1%
產品描述
NCS-PT105Ⅱ 系列智能壓力變送器: 采用先進、成熟、可靠的3151電容傳感器,結合先進的微處理器技術和數字化電容內部微處理器的強大功能和高速運算能力使其具備智能化、高精度、高可靠和零點穩定等優良品質液晶顯示模塊能夠顯示壓力、溫度、電流等多種物理量;按鍵操作可實現零點遷移、量程設定等多種功能,易于現場調試。
電容壓力變送器外形尺寸圖 :
尺寸圖(單位:mm)

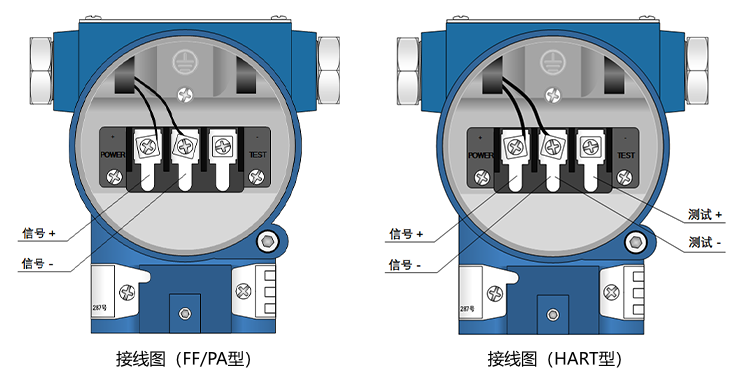

電容壓力變送器接線圖 :
NCS-PT105Ⅱ 系列智能壓力變送器支持 HART、FF、PA 協議,可以測量壓力、差壓、液位、流量等多種工業參數,可以廣泛應用于石油、化工、電力、冶金等行業。
HART 協議作為現場總線中的一種過渡性協議,在現有的模擬信號傳輸線上實現數字化傳輸,可以兼容現有的模擬信號控制系統;FF H1、PROFIBUS PA 是用于控制領域、連接現場設備的新一代數字化通信協議,物理層規范均采用IEC61158-2的國際標準。FF H1、PROFIBUS PA 是真正意義上的現場總線。
NCS-PT105Ⅱ 智能壓力變送器按可以測量的壓力類型分五種:
型號 | 壓力類型 |
NCS-PT105ⅡSR | 微差壓變送器 |
NCS-PT105ⅡSG | 表壓變送器 |
NCS-PT105ⅡSA | 絕壓變送器 |
NCS-PT105ⅡSD | 差壓變送器 |
NCS-PT105ⅡSH | 高靜壓差壓變送器 |
NCS-PT105Ⅱ 智能壓力變送器詳細數據一覽:
測量對象 | 液體、氣體、蒸汽 | ||
電源 | HART | (11.9~42)VDC/(11.9~30)VDC(本安型) | |
FF/PA | (9~32) VDC/(9~17.5)VDC(本安型) | ||
總線協議 | 二線制,(4~20)mA+HART、FF、PA | ||
負載電阻 | (0~1500)Ω(通常情況下) (230~1100)Ω(HART通訊) | ||
絕緣強度 | 在端子與外殼之間:500 Vrms | ||

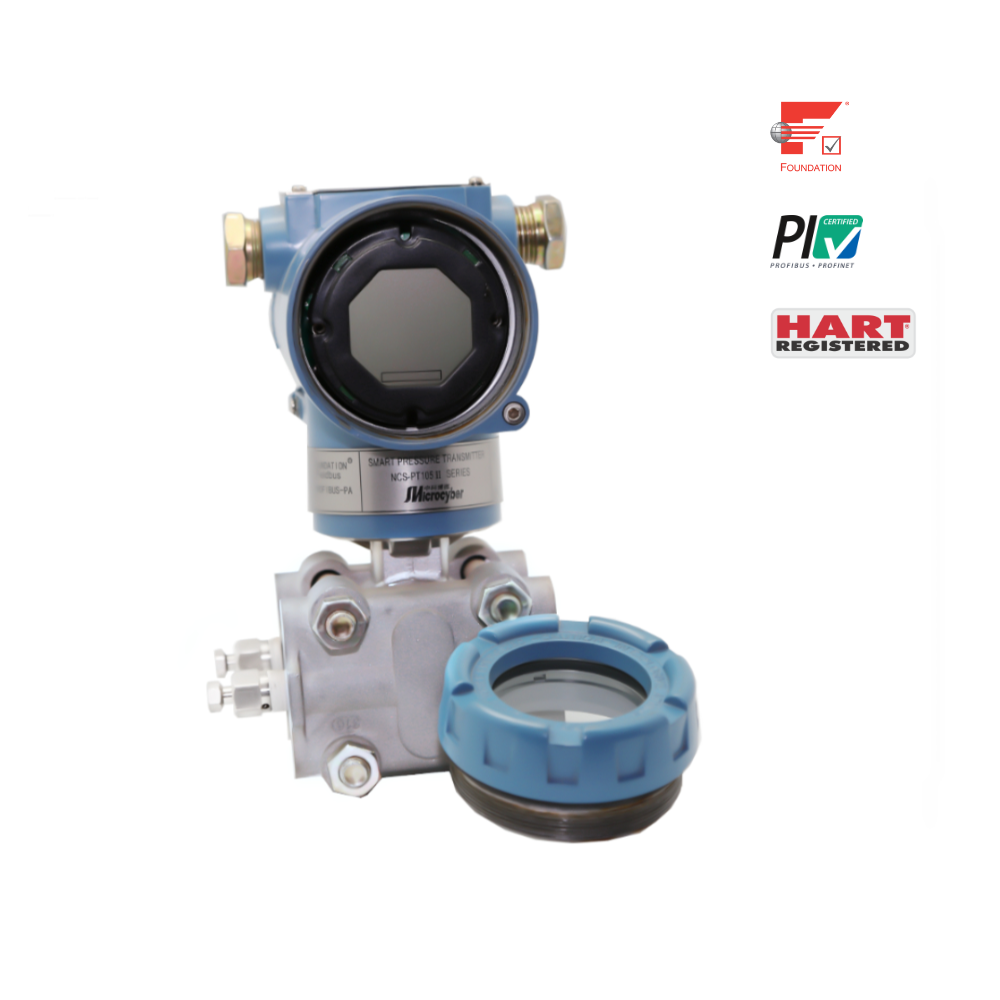

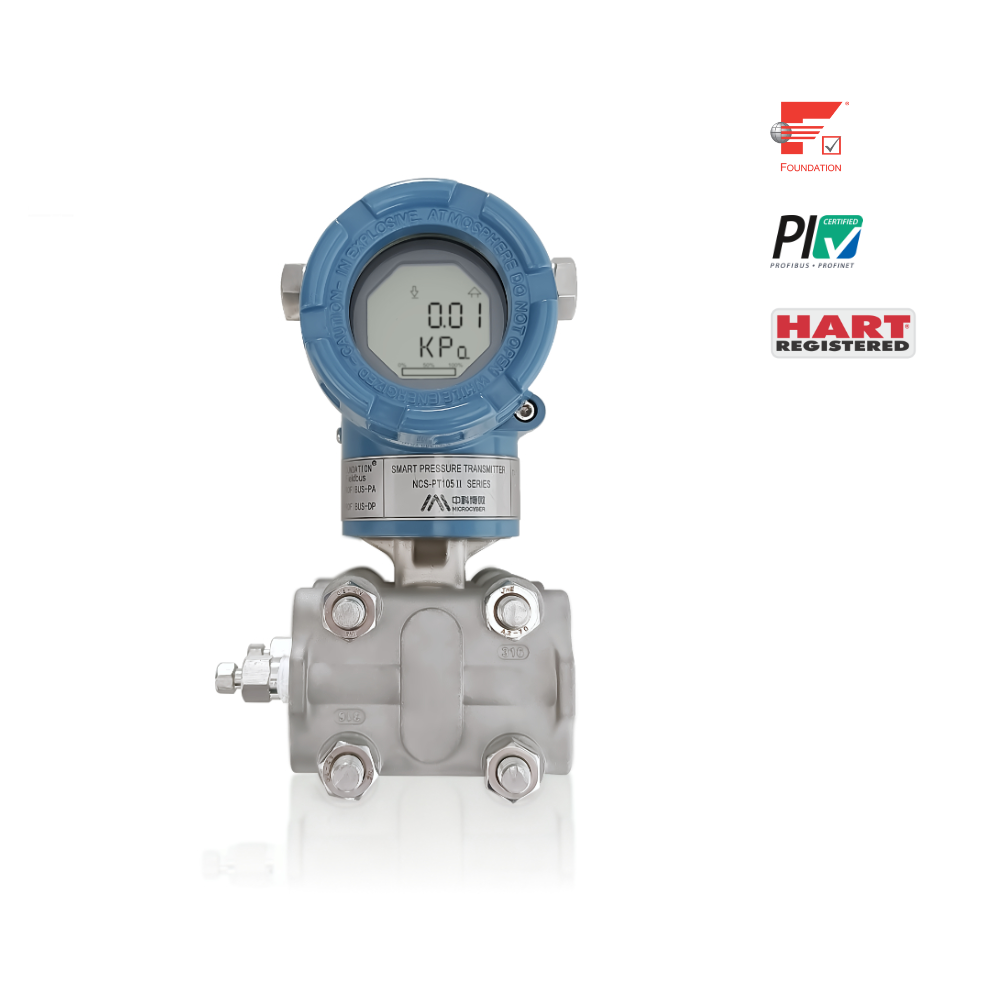

顯示 | 可選的6位數字及5位字母LCD液晶顯示模塊 | ||
溫度范圍 | 變送器本體工作溫度: (-40~85) ℃ (非防爆,無顯示) (-30~70) ℃ (非防爆,有顯示) (-30~60) ℃ (防爆等級 Ex ia IIC T4 Ga) (-40~60) ℃ (防爆等級 Ex d IIC T4/T6) | ||
允許被測介質溫度 | (-40~110) ℃(型號含有‘IC’) (-40~149) ℃ (硅油); (-40~204) ℃ (sylthlem800); (-18~204) ℃ (惰性液) (-40~104) ℃ 其余品種 | ||
濕度范圍 | (5~95)%RH | ||
啟動時間 | ≤5秒 | ||
更新時間 | 0.2秒 | ||
阻尼調整 | 時間常數0~15秒 | ||
容積變化 | 小于0.16 cm3 | ||
超壓極限 | SG | 13.8 MPa(表壓)量程3~8 31.0 MPa(表壓)量程9 51.7 MPa(表壓)量程0 | |
SA | 13.8 MPa | ||
靜壓和單向超壓范圍 | SR | 3.45 kPa(絕壓)~ 6.89 MPa (表壓) | |
SD | 3.45 kPa(絕壓)~ 13.8 MPa (表壓) | ||
SH | 3.45 kPa(絕壓)~ 31.2 MPa (表壓) | ||
防爆型式 | 本安型、隔爆型 | ||
防護等級 | IP65/IP67 |
NCS-PT105Ⅱ 智能壓力變送器性能指標:
精度 | 量程3,4,5,6,7,8,9,0時,精度為所調量程的±0.075%。 若所調量程<1/10最大量程,則精度為所調量程的 ±[0.025+0.005×(最大量程/所調量程)]% 量程2時,精度為所調量程的±0.1%。 若所調量程<1/5最大量程,則精度為所調量程的 ±[0.05+0.01×(最大量程/所調量程)]% | |
溫度影響 | 每28 ℃(50 ℉)變換時的影響 所調量程≥0.1最大量程:±[0.019% 最大量程 +0.125% 所調量程] 所調量程<0.1最大量程:±[0.025%最大量程+0.125%所調量程] | |
長期穩定性 | 12個月為最大量程的±0.1% | |
靜壓影響 | SR | 最大量程的±0.5%/6.89 MPa |
SD | 最大量程的±0.25%/13.8 MPa | |
SH | 最大量程的±0.25%/31.0 MPa | |
安裝位置影響 | 最大零點漂移為0.24 kPa | |
電源影響 | 小于所校量程的0.005 %/V | |
防爆性能 | DA: Ex d IIC T6 DC: Ex d IIC T4 IC: Ex ia IIC T4 Ga | |
防護等級 | 無防爆型式:外殼防護等級達到IP65; 隔爆型:外殼防護等級達到IP67; 本質安全型:外殼防護等級達到IP65。 | |
振動影響 | 任意軸向(0~200) Hz,誤差為最大量程的±0.05%/g | |
電磁兼容 | 符合GB/T 18268.1中工業場所的抗擾度要求 符合GB 9254中對A級設備的騷擾度要求 |
