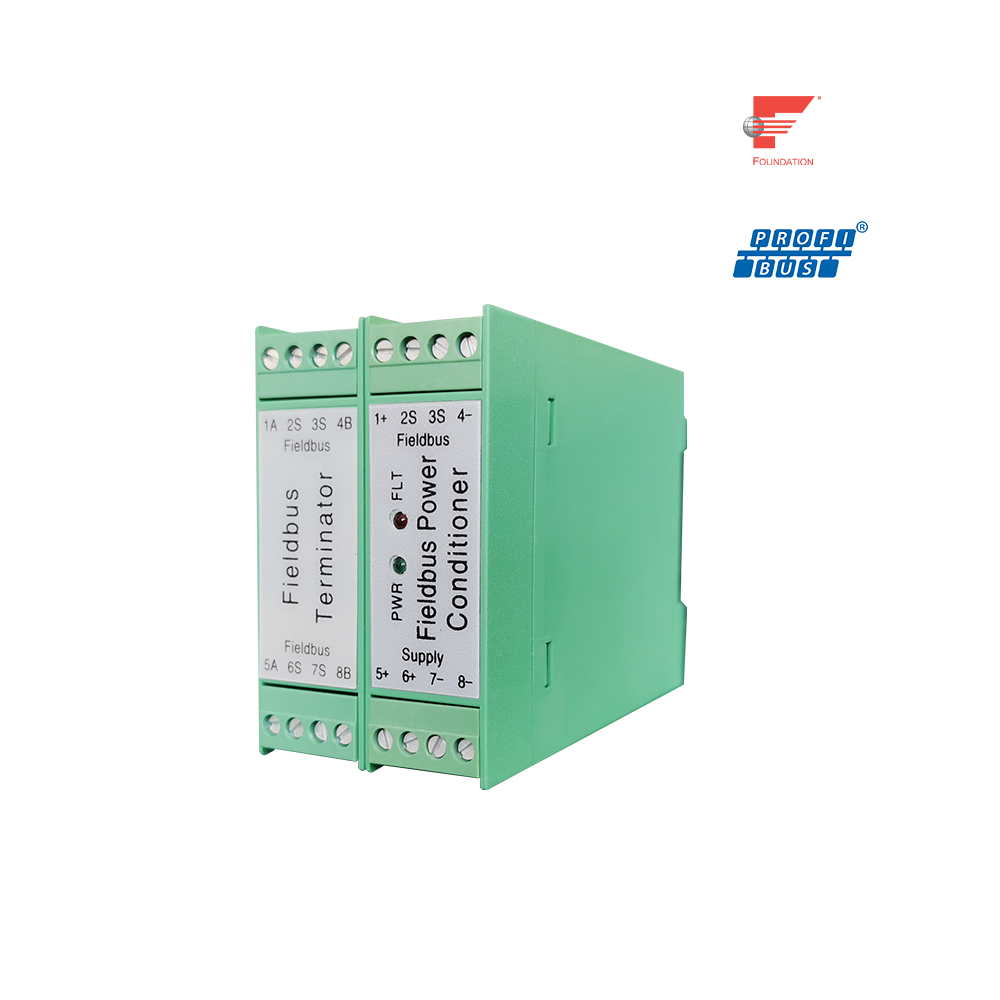

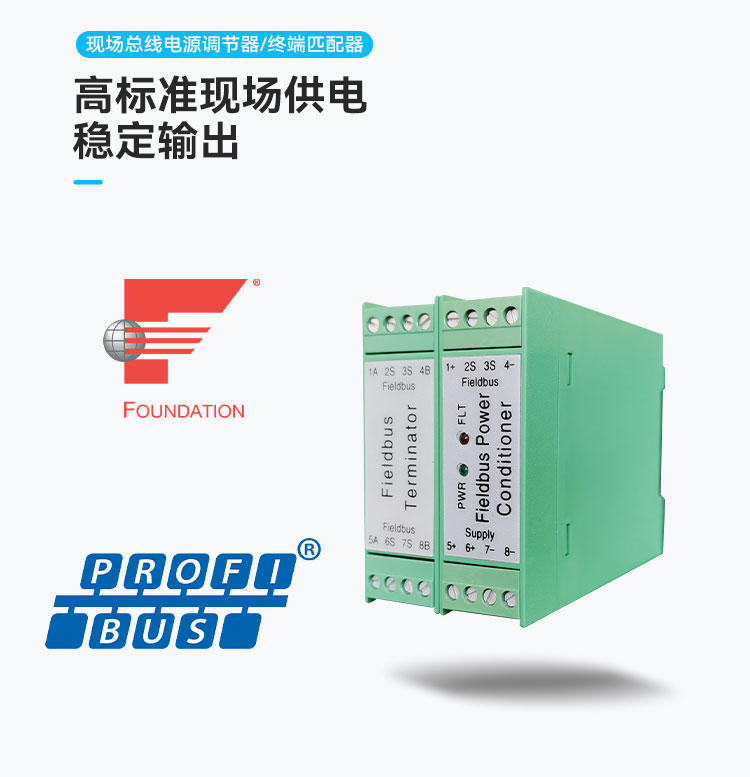

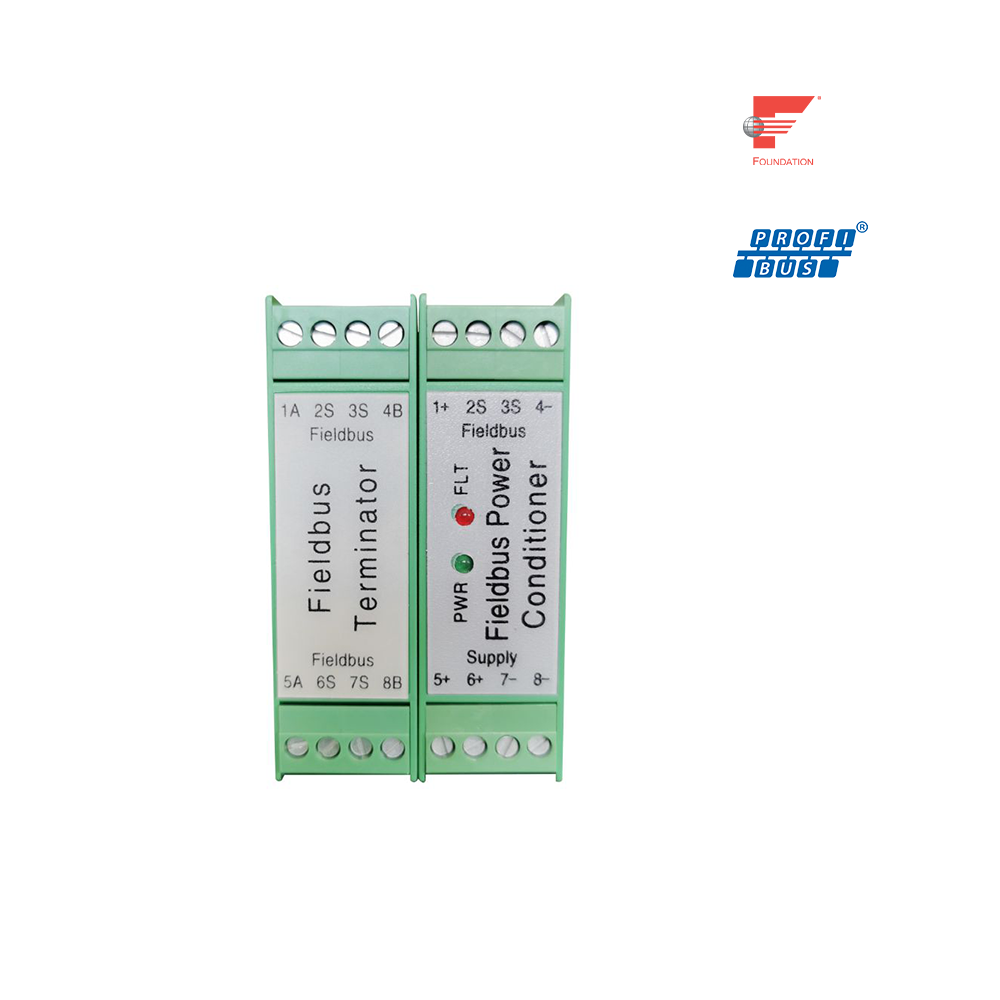

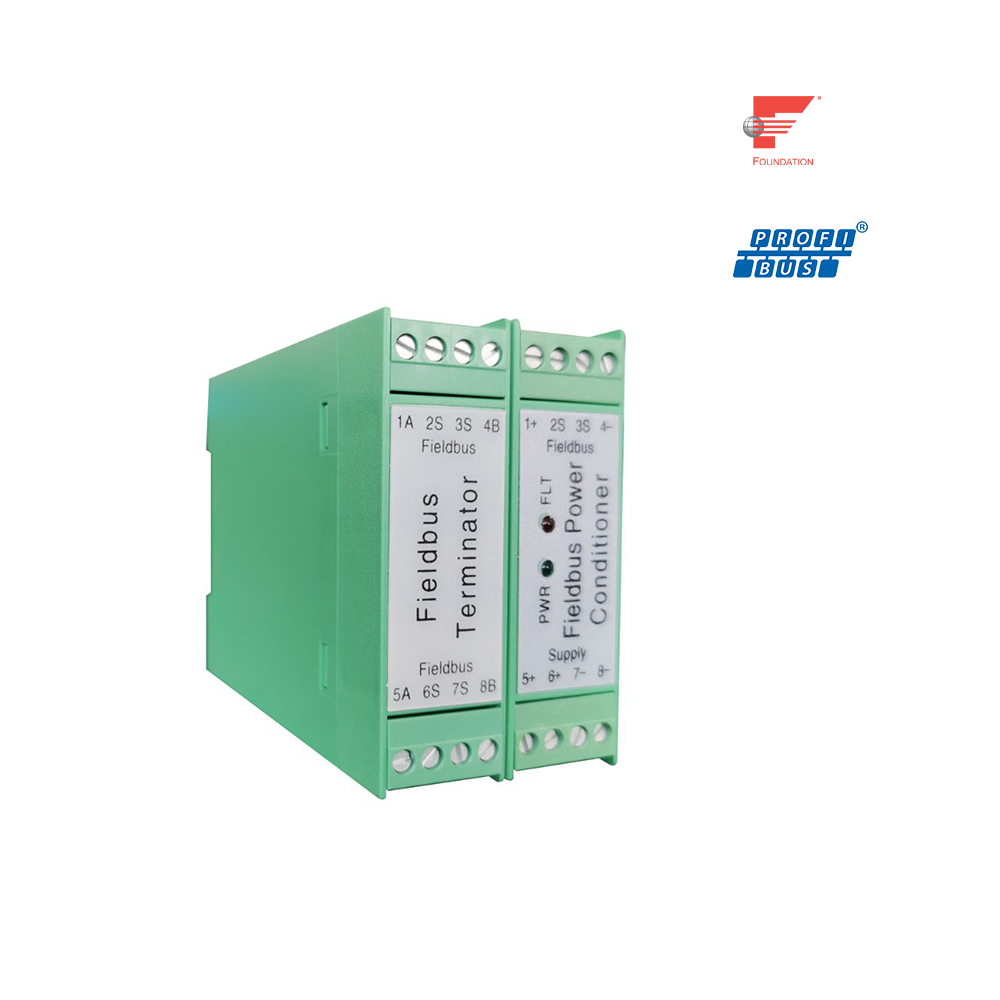

NCS-BP105 現場總線電源調節器 NCS-BT105 現場總線終端匹配器
現場總線電源調節器適用于Foundation Fielbus及PROFIBUS PA現場總線控制系統,向總線供電型設備提供電源??偩€電源采用提供均勻的阻抗特性,與終端匹配器配合,可再現完美的總線信號。
NCS-BP105 現場總線電源調節器:
NCS-BT105 現場總線終端匹配器:
1. 總線供電,適用于符合IEC 61158-2標準的現場總線
2. 符合FF-831總線電源測試規范
3. 有源阻抗控制方式
4. 隨動電壓輸出方式,可滿足長距離供電要求
產品描述
現場總線電源調節器(以下簡稱總線電源):適用于Foundation Fieldbus及Profibus PA現場總線控制系統,向總線供電型設備提供電源??偩€電源采用有源阻抗控制方式,與簡單的無源方案相比可大大提高帶載能力;同時提供了均勻的阻抗特性,與終端匹配器配合,可再現完美的總線信號??偩€電源面板上有兩個LED分別用于電源指示和過流指示,方便了維護??偩€電源內部集成了一個終端匹配器。總線電源支持兩路電源冗余輸入,可以進一步提高系統的可靠性。
現場總線終端匹配器(以下簡稱總線終端):與總線電源配套使用,安裝在總線的末端,實現信號的阻抗匹配功能,同時完成電流信號到電壓信號的轉換。當總線中使用的總線接線盒支持終端匹配器功能時,則該總線不需要另外安裝現場總線終端匹配器。
總線電源工作方式:
總線電源連接(注:總線電源內置終端匹配器有效)

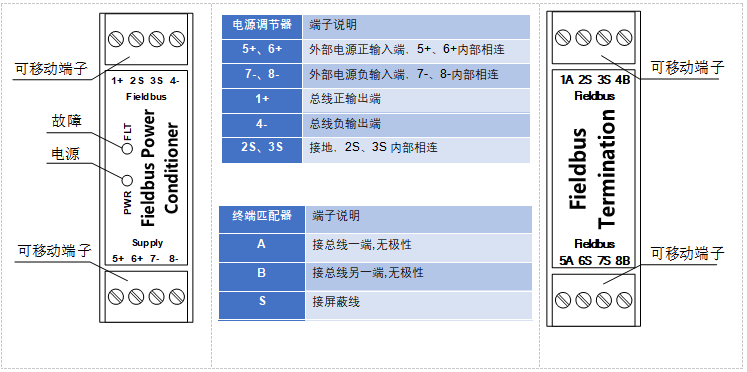

總線電源與總線終端接口端子說明:
